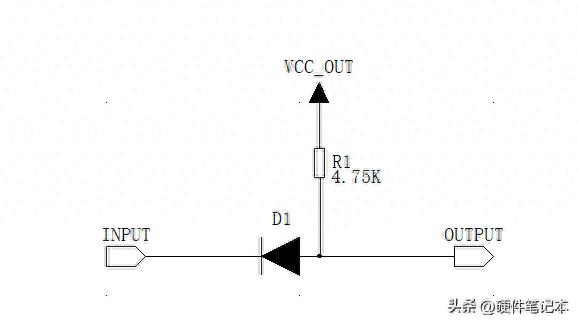

1。我们设计的电路的前言，不同芯片使用的电压不同，作为标准1.8V，3.3V，5V等。我们需要与不同级别通信的设备进行交谈，因此我们需要使用转换级别来匹配水平。本文介绍了级别转换的常见方法。 2。二极管更改应用程序的常见应用程序：上拉电阻和二极管方案图1二极管转换电路应用程序范围：转换电路的优势，输入信号级别大于输出信号：低成本，某些成分输出，二极管将产生大电压下降。选择二极管时，请尝试选择一个可能低压崩溃的Schottky二极管，以确保信号传输不会导致由于二极管电压过度塌陷而导致的水平读数错误。对制造过程的分析：3.3V设备输出高级信号时，由于上拉的5V效果，信号输入设备的水平为5V。当3.3V开发冰是低信号水平的输出，拉出输出信号，以便拉动信号输入信号。 3。晶体管级转换晶体管电路的主要应用如下：图2。晶体管转换电路的应用范围：信号级别的转换电路的优势大于输出信号：低成本，使用的某些组件，某些组件和不同的组件在二极管中，输入信号输入端端可能会将端子推向较小的DIODE，目前是较小的DIODE，当前是。在这里，在某些情况下，外围驾驶能力较弱的情况下，它可以更大的增益和缺席：它只能沿一个方向传输，并且输入信号级别大于输出信号范围。优点和缺点与二极管电路相似。晶体管还将由于PN连接而产生一定的电压塌陷，因此，在选择晶体管的情况下，您可以选择具有较低电压塌陷的晶体管。制造过程的分析：3.3V开发冰输出一个高级信号，由于上拉的5V效果，信号输入设备的水平达到5V的水平。当3.3V设备具有低信号级别时，将转动PNP二极管，以便拉动信号输入信号。 4。MOS级别的变化：应用范围：适用于大多数应用程序的应用情况，在这些情况下，福利需要转换级别：它可以在两个方向上传输，传导电压的崩溃通常很小，并且输送频率可以达到很高。下面，在工作过程中评估了I2C信号线之一：图3。当SDA1释放高水平时，当SDA1释放高水平时：MosTube Q1 = 0的VGS时，MOSISTOM管已关闭，SDA2被Risistor R3拉到5V。当SDA1释放出低水平时：Mos Tube Q1的VGS Q1 = 3.3V，该电压大于电压，将MOS管转动，然后将SDA2通过Mos Tube拉到低水平。当SDA2输出为高水平时：Mos Tube Q1 VGS RE电源不变，MOS保持关闭，SDA1被电阻R2拉到3.3V。当SDA2输出较低时：MOS管不执行，但具有身体二极管。 MOSTUBE中的身体二极管正在采用SDA1读数较低，目前VGS约为3.3V，并且MOSTUBE被升高，进一步降低了SDA1的电压。 5。转换芯片水平。如果信号转换频率要求很高，并且不想产生大型电压崩溃，则许多制造商设计了特殊水平的转换芯片。以下是对特定工厂的转换芯片水平的介绍。 The characteristics of the chip are as follows: the level of level conversion is extensive: VCC (a): 1.65 V to 3.6 V and VCC (B): 2.3 V to 5.5 V Maximum data rate: 50 Mbps Multiple package conversion channels: 4 mainly applicable to: I2C, UART, GPIO and other common applications as follows: picture 4 nts0104of applications 6. You can choose a suitable solution according满足实际需求。目前，转换芯片水平非常成熟。建议选择更适合大多数情况的转换芯片水平。
